工程寶的使用流程

工程寶是專門為視頻監控現場安裝、維護而開發的測試工具，它具有視頻顯示、PTZ控制、光纖測試、高精度萬用表、12V電壓輸出等功能。該測試工具功能齊全、簡單易用、攜帶方便，是工程商安裝和維護前端攝像設備、提高效率、降低工程費用的好幫手。

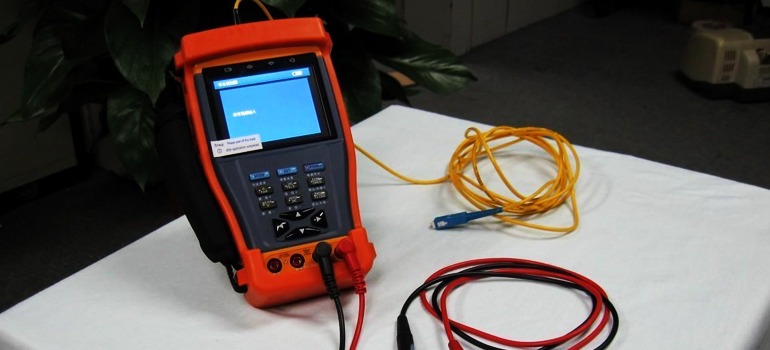

下面簡單介紹一下視頻監控綜合測試儀(工程寶)的使用流程，以STest-895型工程寶為例。

(1)取出工程寶，長按電源開關鍵打開電源。

(2)在開機狀態下按功能菜單鍵，彈出下拉式功能菜單，連續按向上/向下方向鍵，選擇所需要的功能模式。

(3)在任何功能狀態、任何編輯模式下按下MODE鍵，系統都會進入功能菜單選項，開進入下一個功能模式界面。

(4) 將球機的視頻輸出連接到STest-895的視頻輸入端VIDEO IN，工程寶的LCD屏幕將顯示攝像機的圖像，將視頻輸出端口VIDEO OUT 連接到監視器的視頻輸入端或視頻光端機的輸入端， 工程寶將顯示攝像機的圖像， 同時將圖像送往監視器或視頻光端機等。

(5)再將球機PTZ的RS-485控制線纜連控到STest-895的RS-485端口，連接時需注意連接線纜的正負極。

(6)工程寶支持RS-232總線控制，也可以將PTZ 云臺的RS-232線繳接到工程寶的RS-232端口，通過RS-232總線控制PTZ云臺動作。此處需注意，萬用表的表筆應根據測量功能，將紅、黑筆插入相關紅、黑孔，被測試光纖接入儀表的Fiber IN接口，以免損壞光頭，影響測量精度。

(7) 在各種功能模式下，按SET設置鍵即可設置各種參數值。

(8)這時屏幕進入開機工作狀態，按下菜單功能鍵，彈出下拉式功能菜單，連續按菜單功能鍵或四周方向鍵，可選擇七種不同的功能，光標停留的功能菜單2s后，會自動進入相關功能界面。

(9)工程寶采用3.5寸彩色液晶屏顯示輸入的視頻圖像，按SET鍵可進入菜單選項并參數設置，可設置PTZ云臺控制器的地址、控制協議、通信端口、波特率、預置位、球機水平/垂直控制速度等參數。

(10)按POWER鍵，可關閉云臺控制器菜單，顯示滿屏幕圖像。

(11)按MODE健，選擇"云臺控制器"功能。在無視頻輸入時，屏幕顯示"沒有視頻輸入"，可使用方向鍵移動黃色光標至"協議"項，設置與球機致的協議。STes-895內置20多種協議可供用戶選用，包括Pelco-P、Pelco-D、Samsung.、Yaan、LiLin、CSR600、Panasonic、Sony-EVI等。

(12)移動黃色光標移至"波特率"菜單選項，選擇與球機一致的通信速率，波特率可選取150、300、 600、1200、 2400、4800、9600、 19200。

(13)移動黃色光標移至"地址"選項(球機通信地址)設置通信地址，可設0~254,設置的通信地址必須與球機設置的地址一致。

(14)不同球機廠家的控制系統在調用球機菜單所使用的預置點有所不同，因使用的是亞安的一款球機，將光標停留在"視頻設置"位置上，2s后會自動進入"視頻設置"界面。

(15)根據用戶的需求，可設置顯示屏的亮度、對比度、色彩飽和度。

(16)顯示視頻圖像輸入格式PAL或NTST,無圖像輸入時不顯示相關制式。當然，工程寶也具備自動識別功能，不需要另外單獨設置。

(17)可進行視頻信號強度測量，顯示輸入視頻信號的電壓值，顯示"正常"、"過強"或"偏弱"。視頻傳輸線纜過長會造成信號衰減，視頻信號的衰減會造成圖像暗淡，降低圖像動態范圍；視頻信號過強，會造成虛影，降低圖像的清晰度。該工程寶具有視頻信號強度測量功能，能實時顯示視頻信號的電平值，如果超出范圍，儀器的屏幕會有提示信息。根據視頻輸入圖像的制式，信號電平會自動在IRE和mV之間切換。

(18)網線測試功能:將被測網線的一端連接至儀器的CABLE TEST端口，另一端連接網線測試盒。通過網線測試和編號讀取功能，可方便在布線工程中尋找線頭。

連續按MODE鍵，或按上、下鍵，讓光標停留在"網線測試器"位置上，2s 后會自動進入"網線測試器"界面。

STest-895擁有獨創的2~8芯線路測試，任意兩線接通即可測試顯示線序排列、通斷情況，以及顯示測線盒的編號，可以使用多個不同編號的測線盒，利用測試儀對測線盒編號的讀取功能，便于機房線頭的尋找與排序。

(19)最后看一下STest-895萬用表的基本功能：按MODE鍵，再選擇上、下鍵，讓光標停留在"數字式萬用表"位置上，2s后會自動進入"數字式萬用表"界面。

將黑色表筆插入"COM"插孔，紅表筆插入"V/Ω"插孔，選擇"∪"直流電壓擋，即可使用兩表筆測量直流電壓，屏幕左上角會顯示"直流(或交流)自動量程"。上、下鍵可用于手動選擇量程，按NEAR鍵可恢復自動量程。
