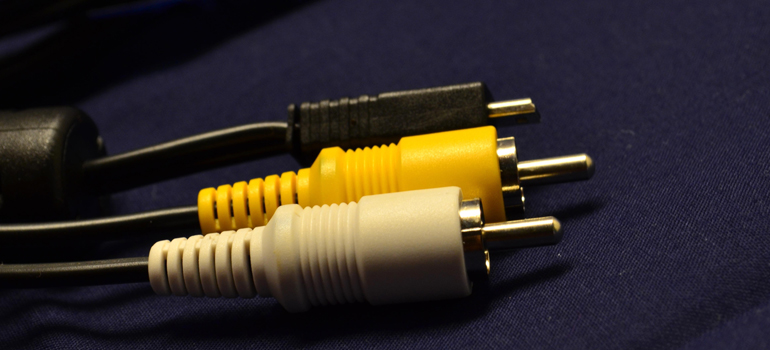

音視頻線纜接頭的制作方法

1、數字配線架(DDF)電纜頭的制作方法。

準備工具:斜口鉗、剝線鉗、六角壓線鉗、電烙鐵、焊錫。

使用注意事項:使用可接地的電烙鐵并保證接地良好:將要制作的電纜與設備分離，防止漏電燒壞設備。

制作步驟如下：

（1）剝線:使用剝線鉗將線纜絕緣外層剝去。

（2）焊接芯線:依次套入電纜頭尾套，壓接套管，將屏蔽網(編織線)往后翻開，剝開內 絕緣層，露出芯線長2.5 mm,將芯線(內導體)插入接頭，注意芯線必須插入接頭的內開孔槽中，最后上錫。

（3）壓線:將屏蔽網修剪齊，余約6.0mm,然后將壓接套管及屏蔽網一起推入接頭尾部，用六角壓線鉗壓緊套管，最后將芯線焊牢。

（4）測試:做完線頭后，用數字萬用表進行測試并檢查線頭是否焊接好，避免造成虛焊、短接等問題。

2、BNC頭制作方法。

BNC頭是常見的電視設備接頭，在SDH傳輸系統中，常用于解碼器、網絡適配器、編碼器、路由交換機等設備上。

兩種常見的BNC頭，一種是推壓式接頭， 另-種是市面常見的焊接式接頭。BNC頭的制作方法與DDF線纜接頭的制作方法基本相同，但要注意根據線纜直徑的大小來選用不同型號的BNC頭。

3、以太網線頭制作規范。

以太網線有兩種:直通網線(又稱為標準網線)和交叉網線(又稱為直連網線)。

（1）直通網線用于計算機通過集線器(HUB)與網關網元相連的情況，也就是說，凡與HUB相連的網線都用直通網線。

（2）交叉網線用于計算機與網關網元直接相連的情況，也就是說，計算機與SDH、SDH與適配器相連等用交叉網線。

顯然，兩種網線都采用RJ-45接頭。
