視頻雙絞線延長器

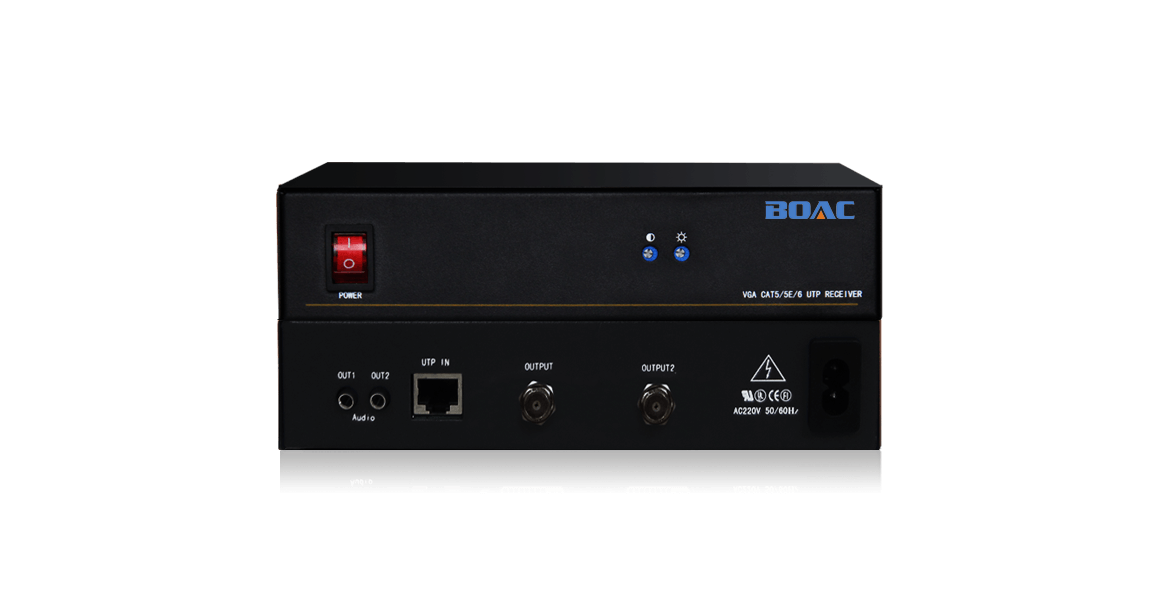

伯奧克視頻雙絞線延長器

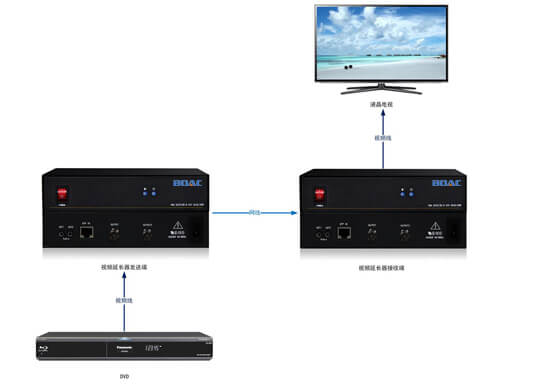

視頻雙絞線延長器是一款雙絞線視頻傳輸設備，主要適用于安防監控系統的中短距離的視頻傳輸。由無源發送器和有源接收器兩部分組成，配合使用。構成900米視頻傳輸收發器，使用五類或五類以上非屏蔽雙絞線作為傳輸介質，實時傳輸一路單色或彩色PAL、NTSC、SECAM等制式的基帶視頻信號，標稱傳輸距離900米，使用接收器的撥碼開關來設置不同的傳輸距離，以得到優質的圖象效果。

帶寬: 150MHz
接口: BNC/RJ45
傳輸距離: 1500m
機箱: 桌面式

產品特性

雙絞線傳輸

傳送器與接收器中間透過Cat5/5e/6纜線延伸，布線方便，成本低。

安裝使用方便

設備接上信號線及電源線，即刻適用，安裝快捷，使用方便；

長距離傳輸

延長視頻信號顯示器至1500米的距離；

抗干擾力強

徹底清除EMI/RFI干擾；

防雷設計

集成電路核心，多級防雷設計，安全防護；

信號增益調節

修補低質電纜帶來的衰減，降低工作環境的噪音。

產品參數

基本參數：

信號端口　　　　　　　　　　　　　　BNC
傳輸端口　　　　　　　　　　　　　　RJ-45
最大傳輸距離　　　　　　　　　　　　1500m
輸入電平　　　　　　　　　　　　　　1.0Vpp/75Ω
線纜類型　　　　　　　　　　　　　　非屏蔽雙絞線對 24-16AWG
線纜類別　　　　　　　　　　　　　　5類或5類以上
線纜阻抗　　　　　　　　　　　　　　100±20歐姆
工作環境　　　　　　　　　　　　　　-25℃～70℃
電源　　　　　　　　　　　　　　　　AC 100V～240V(50Hz/60Hz)
尺寸　　　　　　　　　　　　　　　　桌面式
