SDI分配器

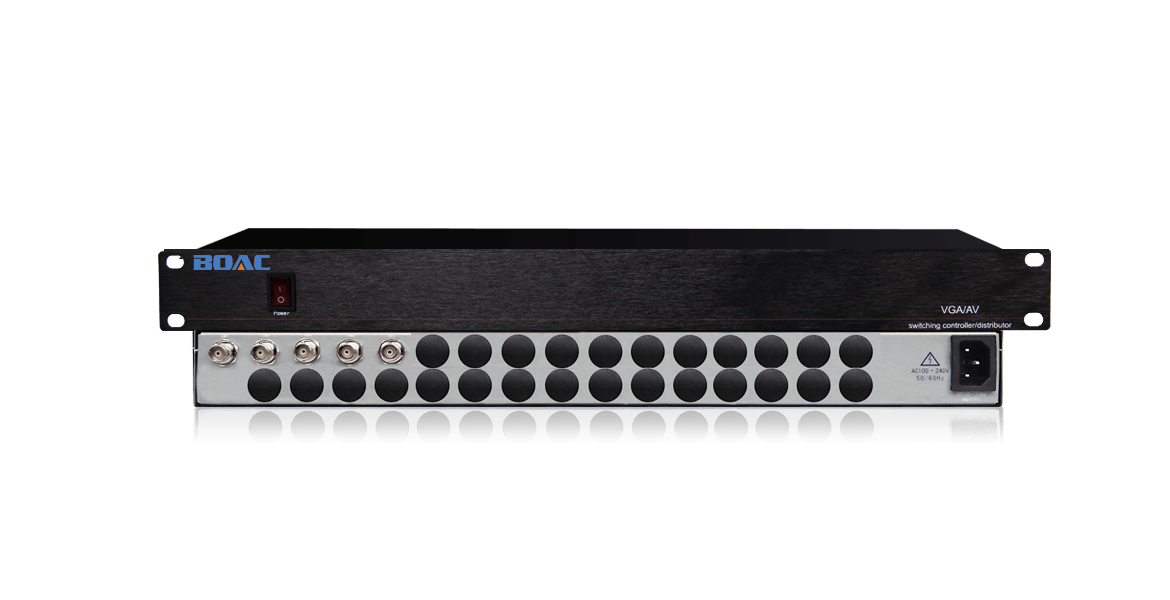

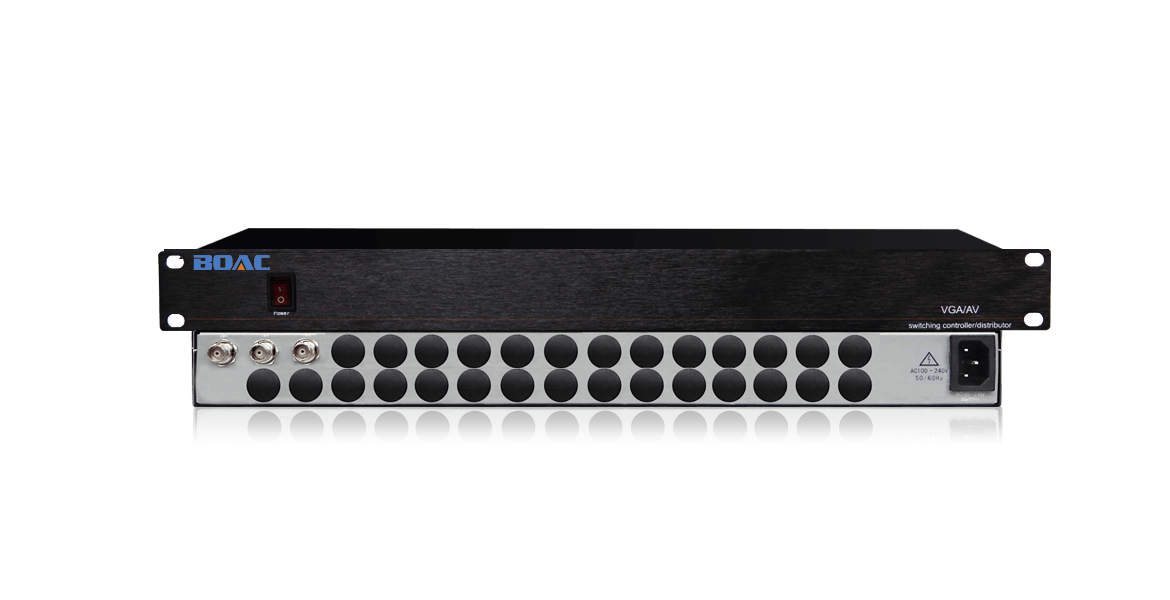

伯奧克SDI分配器

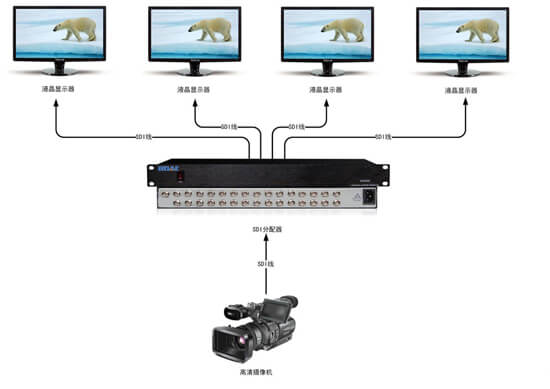

SDI分配器是一款結構緊湊的1路輸入、多路輸出分配放大器，用于SDI、HD-SDI、3G-SDI串行數據視頻信號，其最高速率可達2.97Gbps。它能自動識別并適應符合SMPTE和ITU標準（包括 SMPTE 259M、292M 和 424M 以及 ITU-R.BT601 和 BT1120）的通用串行數字視頻信號。SDI分配器是應用于廣播和視頻生產設施、醫學設施、舞臺租賃以及其它需要將單一串行數字視頻信號源同時發送到多臺顯示設備等環境的理想選擇。

帶寬: 2.97Gbps
接口: BNC
接口數量: 2/4/8/16/32（32以上需定制）
機箱: 桌面式/1-4U標準機架式

產品特性

支持多路信號輸出

支持2/4/8/16/32/64路SDI信號輸出，可帶音頻（可選）。

支持3G-SDI 視頻的數據速率

支持高達 3G-SDI 視頻的數據速率,兼容SDI及HD-SDI；

數字視頻標準

自動適應 SMPTE 和 ITU 數字視頻標準；

優質的開關電源

優質的開關電源，性能卓越，耐高溫、嚴寒，可以有效防止電磁波輻射干擾；

設備性能完善

具有寬帶、高速、高精度、高輸出電流、低噪聲、低功耗的良好性能，故障率低；

安裝使用方便

提供豐富的電源狀態、視頻鏈路狀態、輸入輸出等有效指示功能使得用戶安裝調試十分方便。

產品參數

基本參數：

帶寬(速率)　　　　　　　　　　　　　　　1.5GBits（HD-SDI）、3GBits(3G-SDI)
亮色度干擾　　　　　　　　　　　　　　　-55dB@5Mhz
微分相位　　　　　　　　　　　　　　　　0.05o(RL=150Ω)
微分增益　　　　　　　　　　　　　　　　0.05%(RL=150Ω)

視頻參數：
信號類型　　　　　　　　　　　　　　　　SD-SDI/HD-SDI/3G-SDI信號
接口　　　　　　　　　　　　　　　　　　BNC
最小電平　　　　　　　　　　　　　　　　0.5Vp-p
最大電平　　　　　　　　　　　　　　　　1.0Vp-p
阻抗　　　　　　　　　　　　　　　　　　75Ω
回波損耗　　　　　　　　　　　　　　　　-30db@5MHz

音頻（可選）：

增率　　　　　　　　　　　　　　　　　　0 dB
頻率響應　　　　　　　　　　　　　　　　20 Hz ~ 20 kHz
總諧波失真　　　　　　　　　　　　　　　0.05%
共態抑制比　　　　　　　　　　　　　　　>75dB @: 20 Hz ~ 20 kHz
信號類型　　　　　　　　　　　　　　　　立體聲，非平衡
接口類型　　　　　　　　　　　　　　　　鳳凰端子接口
輸入最大電平　　　　　　　　　　　　　　+19.5dBu
輸入阻抗　　　　　　　　　　　　　　　　>10KΩ
輸出阻抗　　　　　　　　　　　　　　　　>50Ω

產品規格:

電源　　　　　　　　　　　　　　　　　　100VAC ~ 240VAC, 50/60 Hz
存儲環境溫度　　　　　　　　　　　　　　 -20°C ~ +60°C
工作溫度　　　　　　　　　　　　　　　　 0℃-50℃
相對環境濕度　　　　　　　　　　　　　　 5%~ 75%
尺寸　　　　　　　　　　　　　　　　　　桌面式/標準機架式1-4U
