視頻分配器

伯奧克視頻分配器

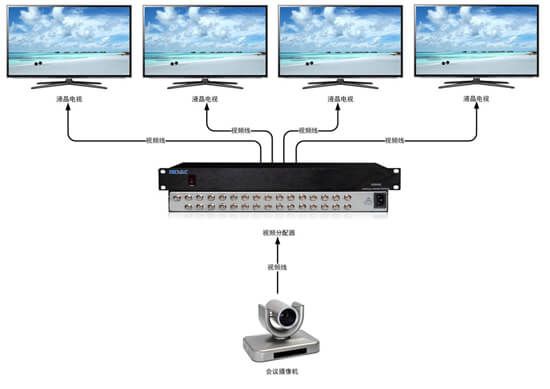

視頻分配器是一款高性能分配放大器，用于分配多路視頻信號。視頻分配器可把多路完全獨立的復合視頻輸入信號分配成多組視頻輸出信號。經分配輸出的每一路視頻信號的帶寬、峰值電壓和輸出阻抗與本組的視頻輸入的信號格式相一致。視頻分配器由獨立隔離補償三極管對組成的電路向多個75歐姆負載輸出信號。它具有彩色黑白兼容和頻率響應平坦的特性。機箱既可機架安裝也可桌面安裝和機架式安裝。視頻分配器適用于KTV點歌臺、VOD視頻點播、影院劇院、電視節目制作、音視頻監控系統、多媒體會議室、電化教學系統、控制中心、展廳、A/V系統會議室等場合。

帶寬: 150MHz
接口: BNC

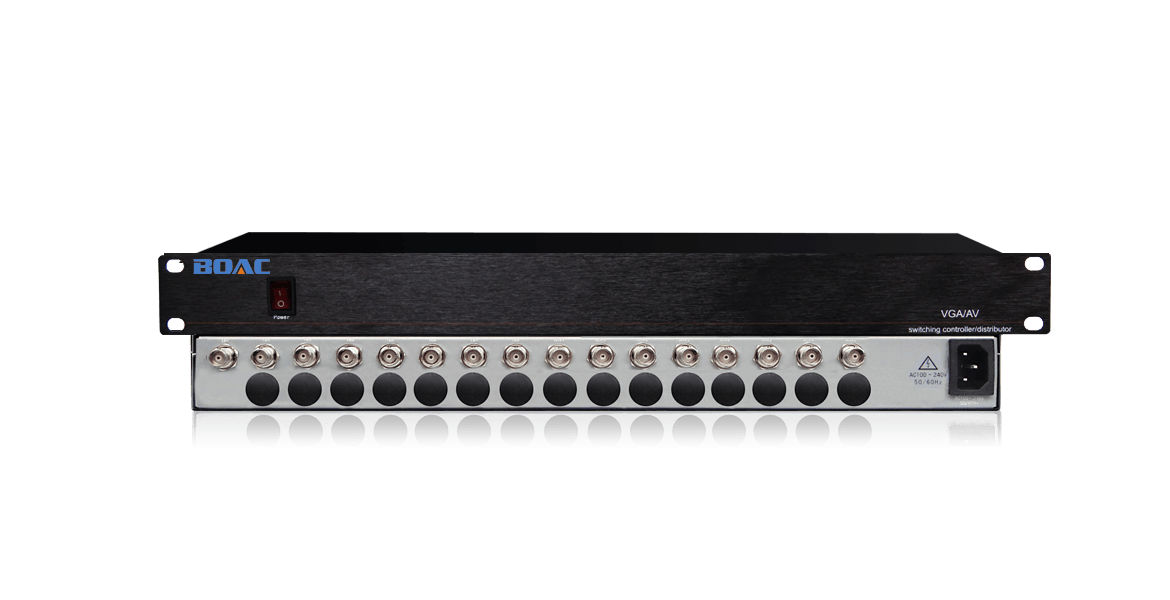

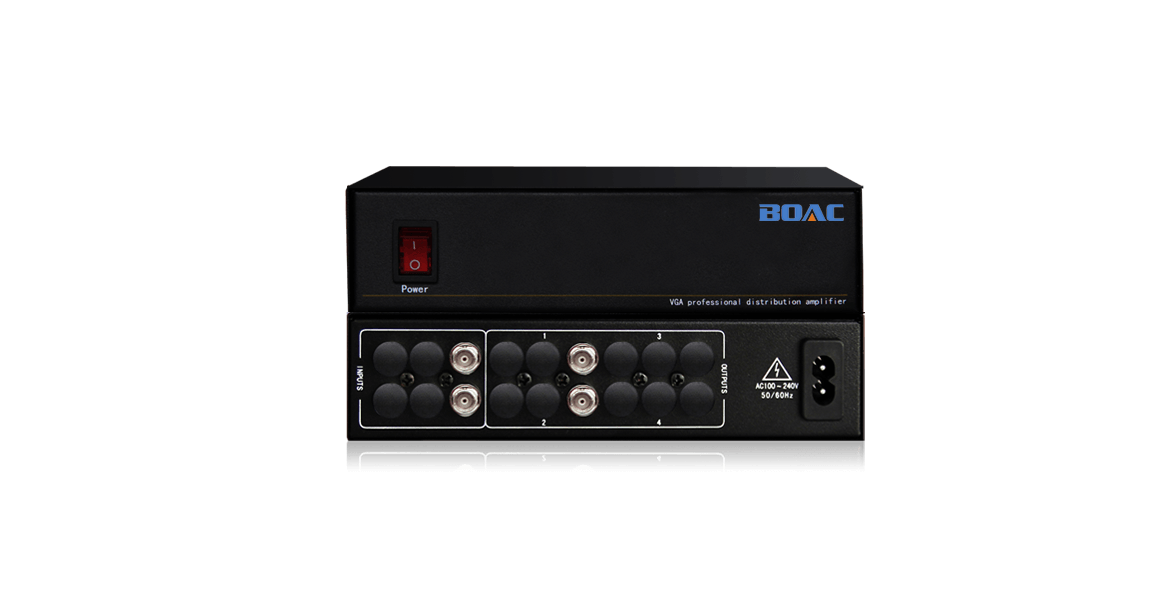

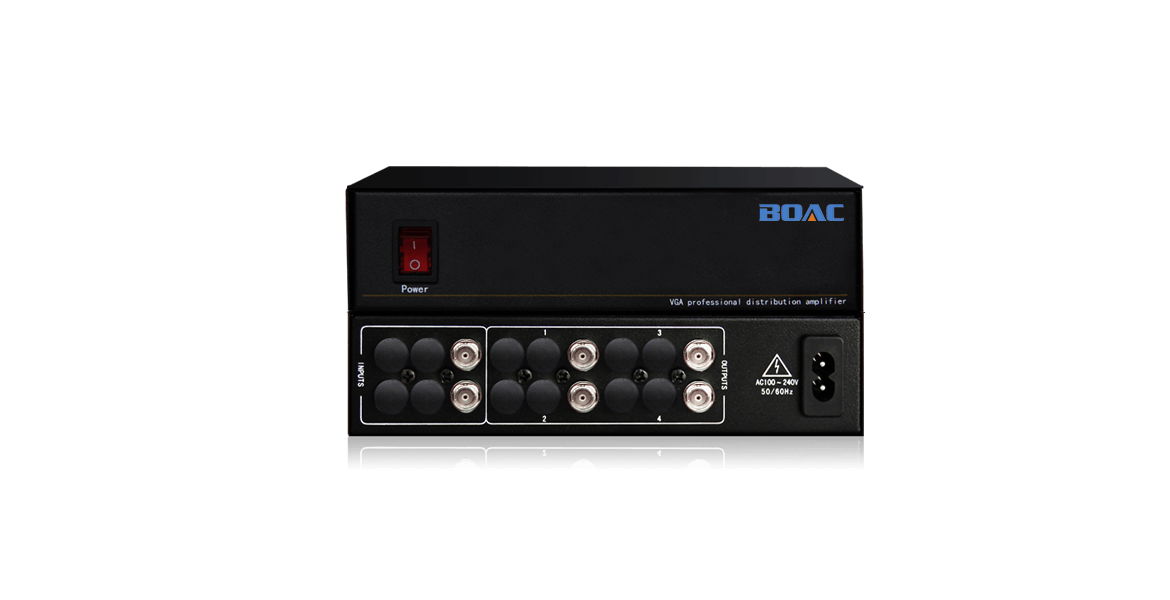

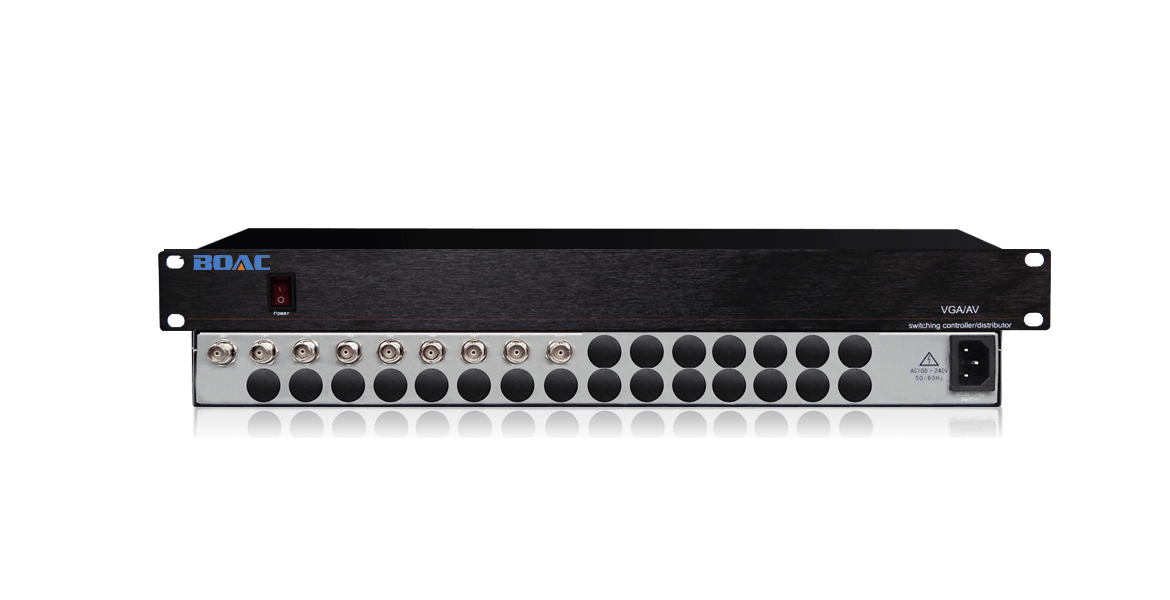

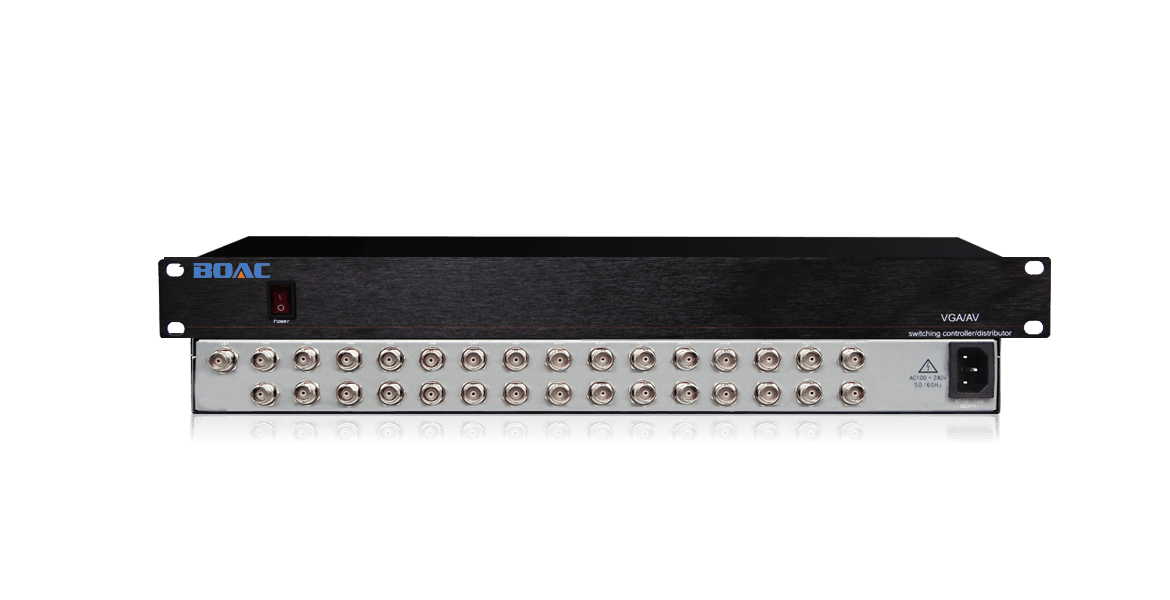

接口數量: 2/4/8/16/32（16以上需定制）
機箱: 桌面式/1-4U標準機架式

產品特性

支持多路信號輸出

支持2/4/8/16/32路視頻信號輸出。（32路以上需定制）

完善的接口設計

立的復合視頻信號輸入輸出；采用BNC母頭接口，接口連接緊密不易松動，支持各種復合視頻信號源；

可變?cè)鲆婧途饪刂?/h5>
在每?jī)陕份敵錾线M(jìn)行獨立的可變?cè)鲆婧途饪刂疲?/p>

穩定的性能

高性能的圖像處理及信號長矩離傳輸失真增益補償技術，采用數字同步識別處理技術，圖像輸出更加穩定可靠；

高帶寬(速率)

帶寬(速率)可達150Mhz(-3db)滿載，回波損耗達-30db@5MHz，圖像清晰；

長距離信號傳輸

可驅動緩沖和放大的輸出信號至300m的距離或更遠，應用更方便。

產品參數

基本參數：

帶寬　　　　　　　　　　　　　　　　　　150Mhz(-3db)滿載
信號類型　　　　　　　　　　　　　　　　復合視頻(CVBS)
接口　　　　　　　　　　　　　　　　　　BNC/RCA
最小電平　　　　　　　　　　　　　　　　0.4 VP-P
最大電平　　　　　　　　　　　　　　　　2.0 VP-P
耦合方式　　　　　　　　　　　　　　　　直流耦合
介入增益　　　　　　　　　　　　　　　　0dB
阻抗　　　　　　　　　　　　　　　　　　75 Ω±1Ω

產品規格:

電源　　　　　　　　　　　　　　　　　　100VAC ~ 240VAC, 50/60 Hz
存儲環境溫度　　　　　　　　　　　　　　 -20°C ~ +60°C
工作溫度　　　　　　　　　　　　　　　　 0℃-50℃
相對環境濕度　　　　　　　　　　　　　　 5%~ 75%
尺寸　　　　　　　　　　　　　　　　　　桌面式/標準機架式1-4U
